Standart Özellikler Ön Yönlendirme Makarası
Halat Baskı Makarası
| Maksimum çekme kuvveti (kg/lbs): | 50000 kg (110200 Ibs) |
| Maksimum halat uzunluğu (m/ft): | 75 m (246 ft) |
| Maksimum halat uzunluğu (SAE) (m/ft): | 59.5 m (195.3 ft) |
| Maksimum halat çapı (mm/in): | 28 mm (10/9") 2160 Mpa |
| Hidromotor (cc/in³): | 160 cc (9.6 in³) |
| Maksimum pompa debisi (L/min-gal/min): | 75 L/min (19.8 g/min) |
| Tahvil oranı: | 158:1 |
| Önerilen yağ: | 85 W 140 - 16 L |
| Maksimum çalışma basıncı (bar/psi): | 210 bar (3045 psi) |
| Halat tamburu ağırlığı (kg/lbs): | 755.8 kg (1665.8 Ibs) |
| Ön makara ağırlığı (kg/lbs): | 50 kg (110.2 lbs) |
| Baskı makarası (kg/lbs): | 12 kg (26.4 lbs) |
PN HMW 50.0 THT Manuel Boş Dolu Kolu
PN HMW 50.0 THT/P Pnömatik Boş Dolu kolu
Halat Tamburu Özellikleri
Halat Sarım Sayısı
Çekme Kapasitesi
kg/lbs
Halat Hızı
m/min-ft/min
Halat Uzunluğu
m/ft
Yüksüz Sarma Hızı
m-min/ft-min
1
50000/110200
2/6.6
8.6/28.2
15/49
2
41142/90679
2.4/7.9
18/59
18.1/59.4
3
34949/77029
2.8/9.2
30.5/100
21.4/70
4
30377/66951
3.3/10.8
43.5/142,6
24.5/80.4
SAE 4
26862/59205
3.7/12.1
59.5/195.3
27.8/91
6
24077/53066
4.1/13.4
75/246
31/101.7
Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft
- Ekstra güçlendirilmiş çelik döküm gövde
- Hafif ve güçlü tasarım
- Yükü % 100 tutan negatif etkili disk fren sistemi
- Standart ön makara ve halat baskı makarası
- Kolay Montaj Yüksek halat kapasitesi ve Yüksek torklu hidromotor
- Standart manuel halat boşaltma sistemi
- CE Machinery Directive 2006/42/EC
- SAE J706 Standartları ile uyumlu
Hammer Winch HMW 50.0 THT Halat Tamburu halat tamburunun teknik bilgilerine aşağıdaki bağlantılar yoluyla ulaşabilirsiniz.
HMW 50.0 THT Halat Tamburu Kataloğu
HMW 50.0 THT - Halat Tamburu 2D/3D Tasarım
2D/3D Tasarım Talebi
Bu ürünün 2D ya da 3D tasarımını aşağıdaki formu doldurarak talep edebilirsiniz.
Sipariş
Ürün sipariş etmek için aşağıdaki formu kullanabilirsiniz.
Hafif Gövde, Maksimum Güç, Her Yükte Kusursuz Performans!

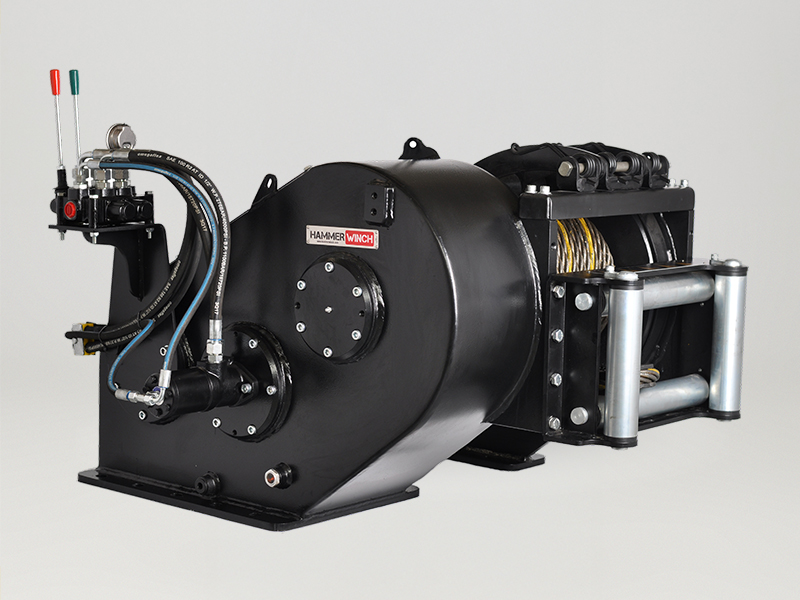

Ekstra güçlendirilmiş çelik döküm gövdesiyle HMW 50.0 - THT Halat Tamburu, dayanıklılığın ve hafifliğin mükemmel dengesini sunar. Endüstriyel dizaynı ve yüksek torklu hidromotoruyla, her koşulda maksimum performans sağlar. Negatif etkili diskli hidrolik fren sistemi sayesinde yükü %100 güvenle tutar.
Neden HMW 50.0 THT Hidrolik Halat Tamburu?

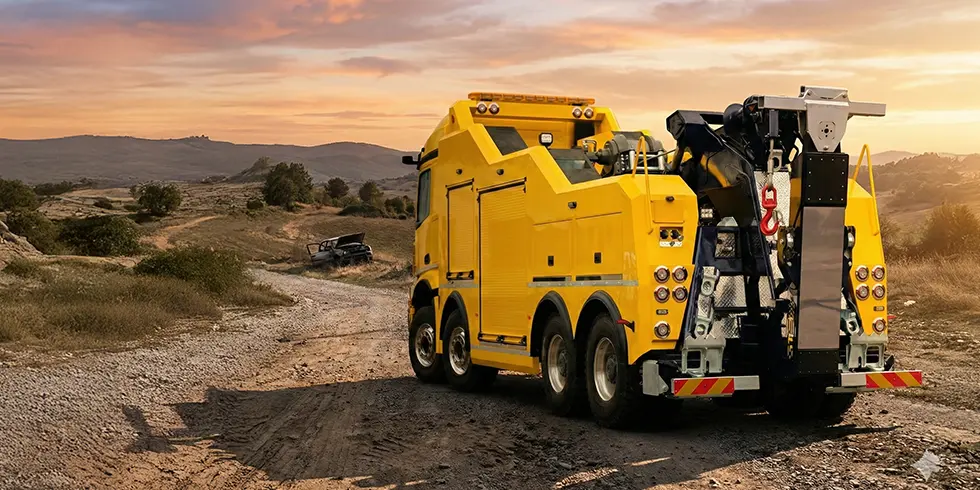

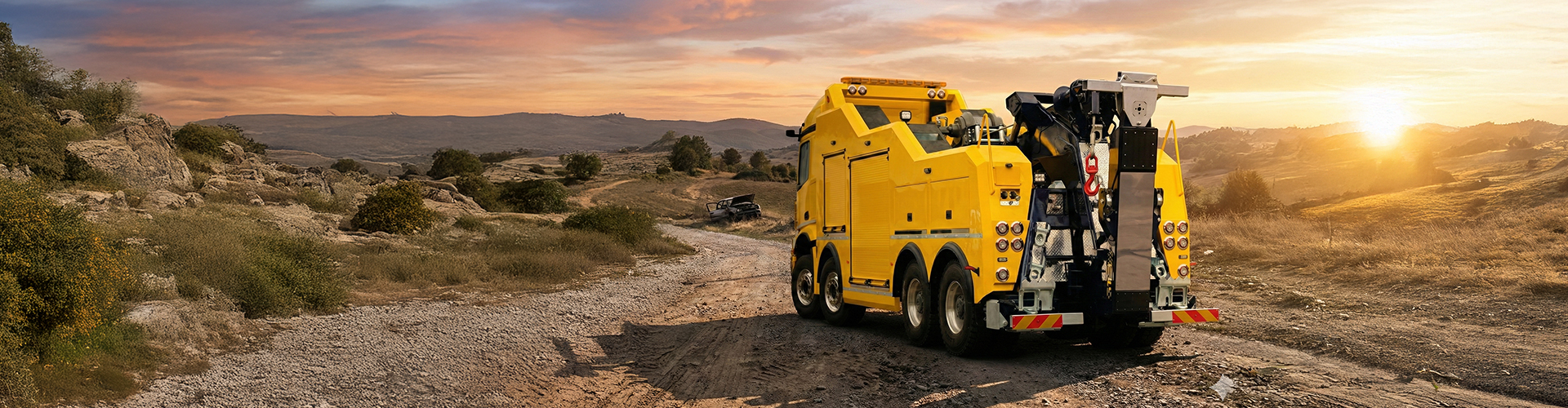

HMW 50.0 THT SAE serisi hidrolik halat tamburu, 50.000 kg çekme gücü ile en ağır endüstriyel ve saha operasyonları için geliştirilmiş üst seviye bir vinç çözümüdür. Yüksek tonajlı çekme, kurtarma ve ağır yük taşıma uygulamalarında maksimum performans ve güvenlik sağlamak üzere tasarlanmıştır. Hidrolik vinç sistemleriyle tam uyumlu yapısı sayesinde kesintisiz ve güçlü güç aktarımı sunar.
Ekstra güçlendirilmiş çelik döküm gövdesi, yoğun darbe, titreşim ve uzun süreli ağır kullanım koşullarına karşı üstün dayanım sağlar. Yüksek halat kapasitesi ve güçlü mekanik altyapısı sayesinde büyük ölçekli operasyonlarda güvenilir ve stabil çalışma performansı sunar. Araç üstü ve endüstriyel sistemlere kolay entegrasyon özelliği ile farklı kullanım senaryolarına uyum sağlar.Isıl işlemle güçlendirilmiş çelik gövde yapısı, ağır yük altında maksimum dayanım ve uzun servis ömrü sunar. 160 cc hidromotoru ve 210 bar çalışma basıncı ile desteklenen sistem, 50.000 kg çekme kapasitesini stabil ve kontrollü şekilde üretir. 158:1 tahvil oranı, yüksek tork üretimi sağlayarak en ağır yüklerin dahi güvenle çekilmesine imkân tanır.
28 mm halat kapasitesi ve optimize edilmiş tambur yapısı, halatın düzgün sarılmasını sağlayarak sistem verimliliğini artırır ve halat ömrünü uzatır. Güçlü mekanik yapısı sayesinde yüksek yük altında titreşimsiz ve dengeli çalışma performansı sunar.Güvenlik ve Kontrol Sistemleri
Negatif etkili disk fren sistemi, basınç kaybı durumlarında dahi yükü %100 sabit tutarak maksimum güvenlik sağlar. Bu özellik, özellikle kritik ağır yük operasyonlarında önemli bir emniyet avantajı sunar. Hidrolik kontrol sistemi sayesinde yük hareketleri hassas ve kontrollü şekilde yönetilebilir.
Standart manuel halat boşaltma sistemi, sahada hızlı müdahale imkânı sunarken opsiyonel pnömatik boşaltma kolu ile kullanım kolaylığı artırılabilir. Ön makara ve halat baskı makarası, halatın düzgün ilerlemesini sağlayarak operasyon sırasında oluşabilecek riskleri minimuma indirir.Standartlar ve Kullanım Alanları
HMW 50.0 THT SAE serisi hidrolik halat tamburu, CE Machinery Directive 2006/42/EC ve SAE J706 standartlarına uygun olarak üretilmiştir. Bu sayede uluslararası kalite ve güvenlik gereksinimlerini karşılayan profesyonel bir çözüm sunar.
Yüksek çekme kapasitesi ve sağlam yapısı sayesinde; ağır kurtarma operasyonları, büyük ölçekli endüstriyel çekme uygulamaları, liman ve ağır sanayi operasyonları ile saha ekipmanlarında güvenle kullanılabilir. Düşük bakım ihtiyacı ve uzun servis ömrü ile işletmelere yüksek verimlilik ve kesintisiz operasyon avantajı sağlar.
