Standart Özellikler Baskı Makarası
Pnömatik Boş Dolu Kolu
| Maksimum çekme kuvveti (kg/lbs): | 20.000 kg (44082 Ibs) |
| Maksimum halat kapasitesi (m/ft): | 77.4 m (254 ft) |
| Maksimum halat kapasitesi (EN) (m/ft): | 60.8 m (199 ft) |
| Maksimum halat çapı (mm/in): | 22 mm (7/8”) 1960 Mpa Compact |
| Hidromotor (cc/in³): | 200 cc (12 in³) |
| Maksimum pompa debisi (L/min-g/min): | 75 L/min (19.8 g/min) |
| Tahvil oranı: | 46:1 |
| Önerilen dişli yağı: | 85 W 140 - 1,5 L |
| Maksimum çalışma basıncı (bar/psi): | 200 bar (2900 psi) |
| Halat tamburu ağırlığı (kg/lbs): | 345 kg (760.4 lbs) |
| Baskı makarası (kg/lbs): | 8 kg (17,6 lbs) |
HMW 20.0 PHT - EN Manuel Boş Dolu Kolu
HMW 20.0 PHT - EN/P Pnömatik Boş Dolu kolu
Halat Tamburu Özellikleri
Halat Sarım Sayısı
Çekme Kapasitesi
kg/lbs
Halat Hızı
m/min-ft/min
Halat Uzunluğu
m/ft
1
20000/44082
5/16
9.4/30.8
2
17040/37557
6/20
19.6/64.3
3
14843/32714
7/23
32/105
4
13147/28978
8/26
45.2/148
5 EN
11800/26007
9/30
60.8/199
6
10702/23589
10/33
77.4/254
Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft
- Isıl işlemden geçirilerek ekstra güçlendirilmiş çelik döküm gövde ve endüstriyel dizayn.
- Hafif ve güçlü tasarım
- Yükü % 100 tutan negatif etkili diskli hidrolik fren sistemi.
- Standart ön makara ve halat baskı makarası.
- Kolay Montaj Yüksek halat kapasitesi ve Yüksek torklu hidromotor.
- İki kademeli planet dişli sistemi.
- EN 14492-1 : 2006 Power Driven Winches Standardı
- CE Machinery Directive 2006/42/EC
Hammer Winch HMW 20.0 PHT - EN Halat Tamburu halat tamburunun teknik bilgilerine aşağıdaki bağlantılar yoluyla ulaşabilirsiniz.
HMW 20.0 PHT-EN Halat Tamburu Kataloğu
HMW 20.0 PHT - EN Halat Tamburu 2D/3D Tasarım
2D/3D Tasarım Talebi
Bu ürünün 2D ya da 3D tasarımını aşağıdaki formu doldurarak talep edebilirsiniz.
Sipariş
Ürün sipariş etmek için aşağıdaki formu kullanabilirsiniz.
Hafif Gövde, Maksimum Güç, Her Yükte Kusursuz Performans!

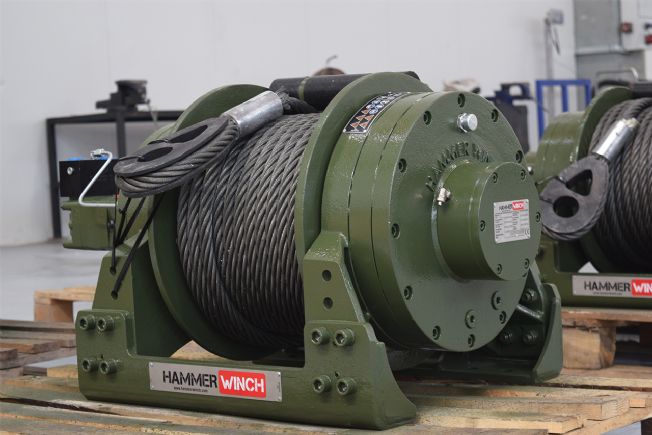

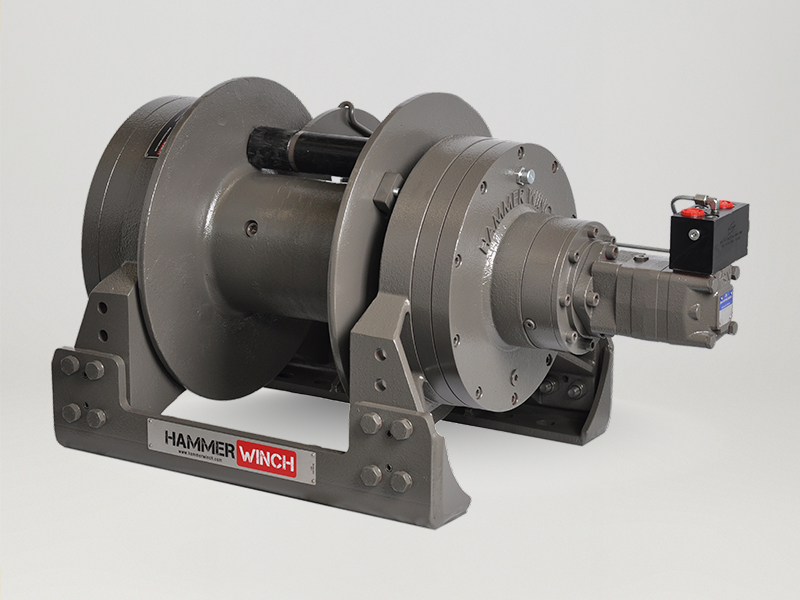

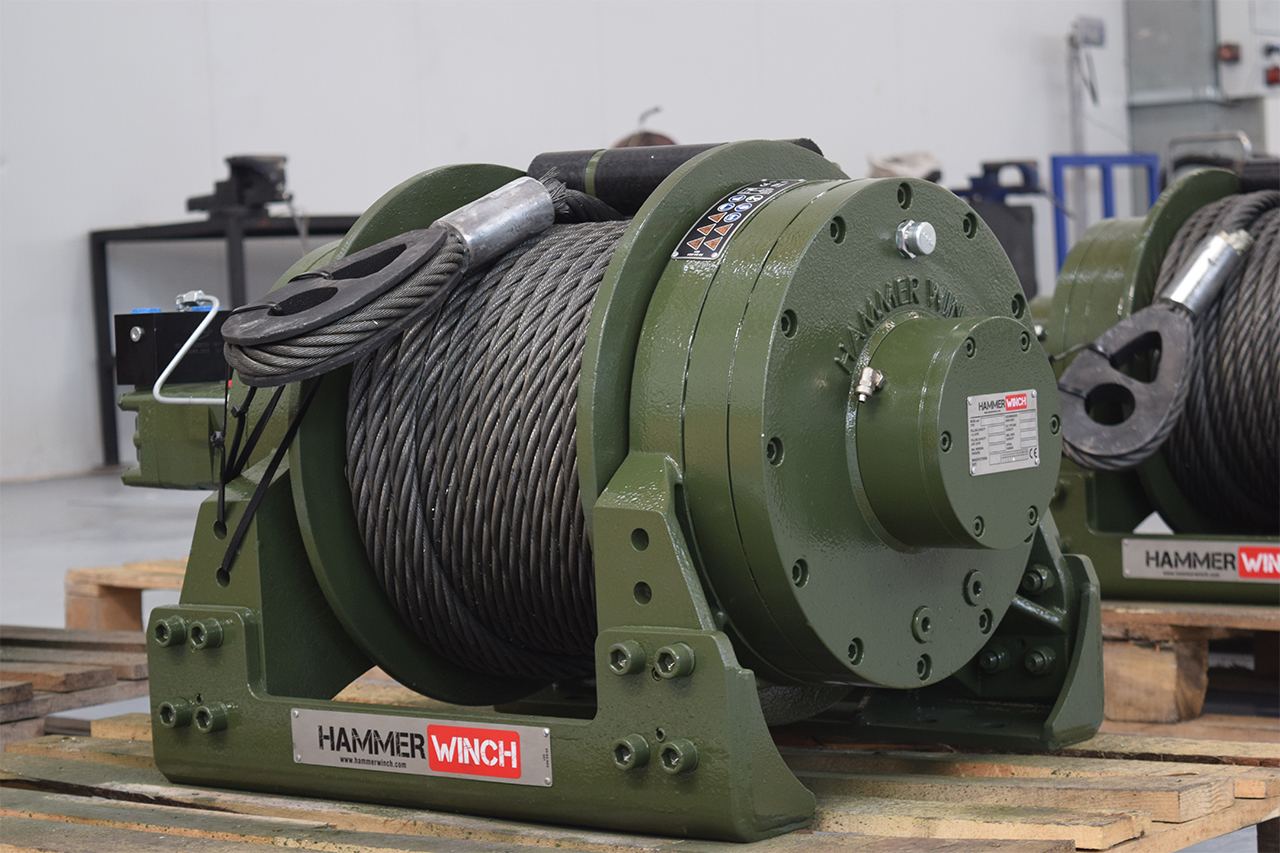

Ekstra güçlendirilmiş çelik döküm gövdesiyle HMW 20.0 PHT - EN Halat Tamburu, dayanıklılığın ve hafifliğin mükemmel dengesini sunar. Endüstriyel dizaynı ve yüksek torklu hidromotoruyla, her koşulda maksimum performans sağlar. Negatif etkili diskli hidrolik fren sistemi sayesinde yükü %100 güvenle tutar.
Neden HMW 20.0 PHT - EN Hidrolik Halat Tamburu?

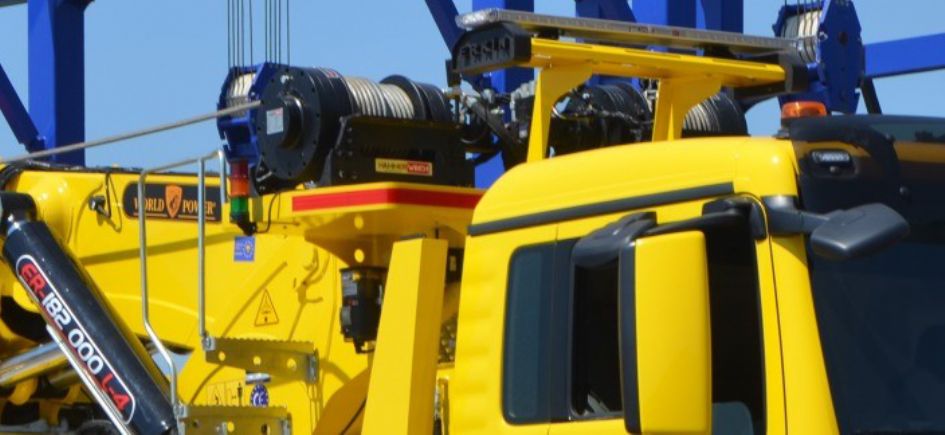

HMW 20.0 PHT - EN halat tamburu, 20000 kg çekme gücü ile en ağır hizmet uygulamaları için geliştirilmiş yüksek kapasiteli bir hidrolik vinç çözümüdür. Araç üstü vinç sistemleriyle tam uyumlu çalışan bu model, yüksek tonajlı yüklerin uzun mesafelerde güvenli ve kontrollü şekilde taşınmasını sağlar. Hidrolik sistemden aldığı gücü kesintisiz ve verimli şekilde çekişe dönüştürerek zorlu saha koşullarında maksimum performans sunar. Isıl işlemle güçlendirilmiş ekstra dayanımlı çelik döküm gövdesi sayesinde darbe, aşınma ve yoğun kullanıma karşı üstün direnç gösterir. Yüksek halat kapasitesi ile geniş operasyon alanı sunarken, ağır sanayi ve profesyonel uygulamalar için ideal bir çözüm oluşturur.
Güç ve Performans
200 cc hidromotoru ve 200 bar çalışma basıncı ile desteklenen sistem, 20000 kg çekme kapasitesini güçlü ve stabil şekilde üretir. İki kademeli planet dişli sistemi ve 46:1 tahvil oranı sayesinde yüksek tork üretimi sağlanırken, ağır yükler kontrollü ve sarsıntısız şekilde çekilir. 22 mm halat kapasitesi ve optimize edilmiş tambur yapısı, halatın düzgün sarılmasını sağlayarak sistem verimliliğini artırır ve halat ömrünü uzatır. 77,4 metreye kadar halat kapasitesi, uzun mesafeli çekme operasyonlarında yüksek verimlilik sağlar.
Güvenlik ve Kontrol Sistemleri
Negatif etkili diskli hidrolik fren sistemi, yükü %100 güvenle sabitleyerek ağır yük operasyonlarında maksimum güvenlik sağlar. Basınç kaybı durumlarında dahi yükü sabit tutarak operatör güvenliğini üst seviyeye çıkarır. Standart manuel halat boşaltma sistemi sahada pratik kullanım sunarken, opsiyonel pnömatik boşaltma kolu ile kullanım kolaylığı artırılabilir. Ön makara ve halat baskı makarası, halatın düzgün ilerlemesini sağlayarak operasyon sırasında oluşabilecek riskleri minimize eder.
Standartlar ve Kullanım Alanları
HMW 20.0 PHT - EN halat tamburu, EN 14492-1:2006 Power Driven Winches ve CE Machinery Directive 2006/42/EC standartlarına uygun olarak üretilmiştir. Bu sayede uluslararası kalite ve güvenlik kriterlerini karşılayan profesyonel bir çözüm sunar. Yüksek kapasitesi ve dayanıklı yapısı sayesinde bu model; ağır kurtarma vinçleri, endüstriyel çekme sistemleri, inşaat sahaları ve yüksek tonajlı yük taşıma gerektiren tüm uygulamalarda güvenle kullanılabilir. Uzun halat kapasitesi ve güçlü mekanik yapısı ile işletmelere maksimum verimlilik ve operasyonel süreklilik sağlar.
